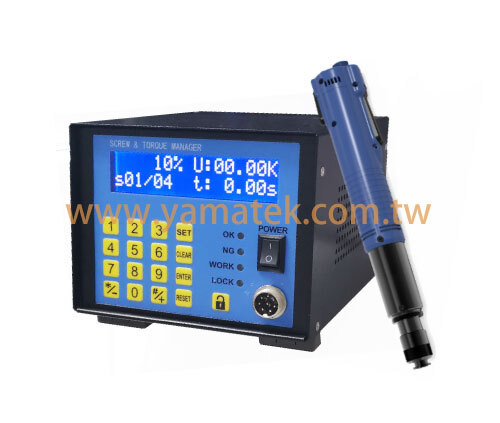

數位扭控電動起子(TMC-10)


提供簡易電子扭控與數據,可手持但建議結合設備使用





產品介紹:
1、傳統離合器扭控起子與第三方扭力計的結合成為可以隨時監控與管理扭力的新型離合器式工具
2、內藏應變規原理應變片,偵測並真實、正確、即時回饋鎖固扭力變化
3、設定簡單、使用輕巧、穩定性高,可手持或是固定在機台上使用
4、具有與外部溝通能力,可透過序列埠上傳鎖固數據,或是透過訊號接點控制工具正反轉啟動以及送出工具鎖固OK/NG結果訊號
5、M2-M6 / 機械牙或自攻牙皆適用

螺絲與扭力管理:

• 實際鎖固扭力與目標扭力比較結果OK或是NG
• 鎖固扭力以外的其他管理項目:
  1. 螺絲鎖固到達目標扭力時間過短 (浮鎖)
  2. 螺絲鎖固時間過長且無法達到目標扭力 (滑牙)
  3. 螺絲漏鎖 (工件未完成設定螺絲總數)
 可外接偵測裝置或是以條碼機以掃描序號做工件(進出工站)管理
• 所有數據皆可儲存或上傳作為品質改善或是追溯之依



產品規格:


智能電動起子-型號

C105

C110

C115

輸入電壓

DC  24V

扭力範圍

kgf - cm

1 ~ 5

2 ~ 10

3.0 ~ 15

lbf - in

0.87 ~ 4.4

1.7 ~ 8.7

2.6 ~ 13.0

無載轉速   r.p.m.

1000

1000

1000

適用螺絲

機械
螺絲

1.4 ~ 2.6

1.6 ~ 3.0

2.0 ~ 3.5

自攻
螺絲

1.4 ~ 2.3

1.6 ~ 2.6

2.0 ~ 3.0

重量

420  g

長度

265  mm

起子頭

Shank drive ø 4 , ø 5mm

扭力控制盒-型號

C24-1

C24-2

輸入電壓AC

110V

220V

輸出電壓

DC 24V

尺寸 ( mm )

114 x 143 x 180

LCD顯示器

LCD 16 x 2

輸入鍵盤

4 x4 Keypad

通訊端口

USB , RS-232

數據存儲

SD Type C
